Belajar Menggambar Bangun 2D API Menggunakan Program Java Netbeans

Wednesday, February 1, 2023 Add Comment Edit
JAVA 2D API - Java 2D API menyediakan kapabilitas grafik dua dimensi yang canggih bagi programmer yang memerlukan manipulasi grafis yang detail dan kompleks. API mencakup fitur-fitur untuk pemrosesan garis, teks, dan citra dalam paket java.awt, java.awt.Color, java.awt.Font, dan.Penggambaran dengan java 2D API dilakukan dengan sebuah referensi Graphics2D (java.awt). Graphics2D merupakan subkelas abstrak dari kelas Graphics .Untuk mengakses kapabilitas Graphics2D anda harus melakukan casting(pemaksaan) referensi Graphics(g) yang dilewatkan kepada paintComponent menjadi referensi Graphics2D menggunakan pernyataan seperti Graphics2D g2d =  (Graphics2D) g;

Stroke adalah objek pada Java2D yang berfungsi sebagai "matapensil / pena" yang digunakan untuk menggambar. Stroke memiliki berbagai macam style / bentuk yang dapat kita pilih sehingga menentukan komposisi garis bentuk akhir dari gambar kita.

Pengaturan stroke pada Java bisadilakukanuntuk 2 atribut, yaitu :
  • Warna :menggunakan method setColor dari Graphics2D.
  • Bentuk :menggunakan class implementasi dari interface Stroke seperti BasicStroke, atau menggunakan Shape.
Pada class BasicStroke kita menentukan ketebalan dan atribut lainnya dengan beberapa constructor, diantaranya adalah :
  • BasicStroke() : Constructs default untuksemuaattribut
  • BasicStroke(float width) : menghasilkanobjekBasicStrokedenganketebalan width.
  • BasicStroke(float width, int cap, int join) : menghasilkan objek BasicStroke dengan spesifikasi atribut width, cap dan join (keterangan menyusul di bawah).
  • BasicStroke(float width, int cap, int join, float miterlimit) :  menghasilkan objek BasicStroke dengan spesifikasi atribut width, cap , join, dan miter limit (keterangan menyusul di bawah).
  • BasicStroke(float width, int cap, int join, float miterlimit, float[] dashes, float dash_phase)  : menghasilkan objek BasicStroke dengan spesifikasi atribut width, cap , join, dan miter limit (keterangan menyusul di bawah).

Terlihat di atas ada beberapa atribut lain selain width. Keterangan untuk atribut-atribut tersebut adalah sebagai berikut :
          cap :bentuk dekorasi pada ujung titik stroke.
          join :adalah bentuk yang terjadi ketika dua titik ujung garis bertemu.
         miterlimit :batas untuk melakukan pemotongan miter join.
         dashes : adalah array dari nilai numerik float yang menentukan pola isi dan spasi dari garis /                              stroke.
         dash_phase : offset atau jarak dimulainya penggunaan dash.

          Latihan
          Menggambar dengan JAVA 2D API
  1. Gunakan project yang sama untuk menggambar dengan JAVA 2D API. atau bisa juga dengan membuat project  baru di java netbeans dengan nama bebas
  2. Tambahkan sebuah java package dengan cara klik kanan source package>new > java Package dan beri nama API.
  3.  Pada package API tambahkan sebuah class dengan cara klik kanan pada java package > new > java class dan beri nama class BangunJPanel.
  4. Selanjutnya ketikan source seperti gambar dibawah.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
package API;
/**
 *
 * @author CH MUNGKUR
 */
import java.awt.Color;
import java.awt.BasicStroke;
import java.awt.Graphics;
import java.awt.Graphics2D;
import java.awt.BasicStroke;
import java.awt.GradientPaint;
import java.awt.TexturePaint;
import java.awt.Rectangle;
import java.awt.geom.Ellipse2D;
import java.awt.geom.Ellipse2D;
import java.awt.geom.Rectangle2D;
import java.awt.geom.Arc2D;
import java.awt.geom.Line2D;
import java.awt.geom.RoundRectangle2D;
import java.awt.image.BufferedImage;
import javax.swing.JPanel;

public class BangunJPanel extends JPanel {

 // menggambar ragam bangun dengan java 2D API
    public void painComponent (Graphics g)
    {
        super.paintComponent(g); // memanggil paincomponent superkelas
        Graphics2D g2d = (Graphics2D) g; //cast g menjadi Graphics2D

        // menggambar elips 2D ellipse terisi dengan biru-kuning gradien
        g2d.setPaint(new GradientPaint(5, 30, Color.BLUE, 35,100,Color.YELLOW, true));
        g2d.fill(new Ellipse2D.Double(5,30,65,100));

        // menggambar persegi-panjang 2D dalam merah
        g2d.setPaint(Color.RED);
        g2d.setStroke(new BasicStroke(10.0f));
        g2d.draw(new Rectangle2D.Double(80,30,65,100));

        // menggambar persegi-panjang bundar 2D dengan latar tersangga
        BufferedImage buffeImage = new BufferedImage(10, 10, BufferedImage.TYPE_INT_RGB);

        // mendapatkan Grapjics2D dari buffImage
        Graphics2D gg = buffeImage.createGraphics();
        gg.setColor(Color.YELLOW); // menggamar dalam kuning
        gg.fillRect(0, 0, 10, 10); // menggamabr sebuah persegi-pangajang terisi
        gg.setColor(Color.BLACK);  // menggambar dalam hitam
        gg.drawRect(1, 1, 6, 6);   // menggambar sebuah perseg-panjang
        gg.setColor(Color.BLUE);   // menggambar dengan biru
        gg.fillRect(1, 1, 3, 3);   // menggambar sebuah persegi-panjang terisi
        gg.setColor(Color.RED);    // menggambar dengan merah
        gg.fillRect(4, 4, 3, 3);   // menggambar sebuah persegi-panjang terisi

        // menggambar buffImage pada JFrame
        g2d.setPaint(new TexturePaint(buffeImage, new Rectangle(10,10)));
        g2d.fill(new RoundRectangle2D.Double(155,30,75,100,50,50));

        // menggambar busur bentuk-pie 2D dalam putih
        g2d.setPaint(Color.WHITE);
        g2d.setStroke(new BasicStroke(6.0f));
        g2d.draw(new Arc2D.Double(240,30,75,100,0,270,Arc2D.PIE));

        // menggambar garis-garis 2D dalam hijau dan kuning
        g2d.setPaint(Color.GREEN);
        g2d.draw(new Line2D.Double(395,30,320,150));

        // menggambar garis 2D menggunakan stroke
        float[]dashes = {10}; // menetapkan pola putus-putus
        g2d.setPaint(Color.YELLOW);
        g2d.setStroke(new BasicStroke(4, BasicStroke.CAP_ROUND,BasicStroke.JOIN_ROUND,10,dashes,0));
        g2d.draw(new Line2D.Double(320,30,395,150));
    } // akhir metode paincomponent
 } // akhir kelas BangunJPanel

       5.  Selanjutnya tambahkan sebuah dengan cara yang sama seperti di no.3 dan kemudian beri
           nama Bangun.
      6.  Kemudian ketikan source code seperti gambar di bawah.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
  package API;

  import javax.swing.JFrame;

  /**
  *
  * @author CH MUNGKUR
  */
  public class Bangun {
     // mengeksekusi aplikasi
  public static void main(String[] args) {
      JFrame frame = new JFrame("Menggambar Bangun 2D");
      frame.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);

      // menciptakan BanfunJPanel
      BangunJPanel bangunJPanel= new BangunJPanel();
      frame.add(bangunJPanel); // menambahkan shapesJPanel pada frame
      frame.setSize(900 ,900); // nenetapkan ukuran frame
      frame.setVisible(true);  // menampilkan frame
      } // akhir main
    } // akhir kelas bangun

          7.   Setelah selesai mengetikan script di atas coba running class Bangun dengan cara klik
                kanan>run file.

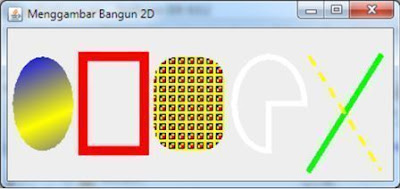

          8.   Outputnya.
Bangun 2D API Menggunakan Program Java Netbeans

Baca Juga : Menggambar garis Persegi panjang dan Oval Di Java

Belajar program bukanlah sesuatu yang mudah, saya sengaja berbagi ilmu supaya kita semua paham tentang pemrograman karena dulu saya juga belajar dan mencari di internet tugas dari perkuliahan tapi tidak ketemu, sehingga saya sengaja berbagi disini sebagai referensi anda untuk belajar pemrograman.
semoga bermanfaat terimakasih.
belajar grafika komputer,
belajar grafika komputer dengan java,
mengapa perlu belajar grafika komputer
Demikian lah Belajar Menggambar Bangun 2D API Menggunakan Program Java Netbeans
